一、工作原理
污水(shui)(shui)(shui)(shui)(shui)经(jing)絮凝反应后进入(ru)混合(he)(he)区(qu)，与溶气(qi)(qi)(qi)水(shui)(shui)(shui)(shui)(shui)混合(he)(he)接触(chu)。絮体与溶气(qi)(qi)(qi)水(shui)(shui)(shui)(shui)(shui)中的(de)小气(qi)(qi)(qi)泡相(xiang)互粘合(he)(he)，然后进入(ru)气(qi)(qi)(qi)浮(fu)(fu)区(qu)，并(bing)随小气(qi)(qi)(qi)泡一同浮(fu)(fu)到水(shui)(shui)(shui)(shui)(shui)面，形(xing)成浮(fu)(fu)渣。下层的(de)清(qing)水(shui)(shui)(shui)(shui)(shui)经(jing)集水(shui)(shui)(shui)(shui)(shui)器流至清(qing)水(shui)(shui)(shui)(shui)(shui)池(chi)后，一部分回流作溶气(qi)(qi)(qi)水(shui)(shui)(shui)(shui)(shui)，剩余清(qing)水(shui)(shui)(shui)(shui)(shui)通过(guo)溢(yi)流口流出(chu)。气(qi)(qi)(qi)浮(fu)(fu)池(chi)上面的(de)浮(fu)(fu)渣由刮板刮至污泥池(chi)并(bing)排出(chu)。二、用途特点
气浮机处(chu)(chu)理能力大、效率高、占(zhan)地少(shao)，而且结构简单操作维修方便，尤其(qi)适合去除(chu)水(shui)中难以沉淀的(de)轻(qing)浮絮(xu)体，因此(ci)，近年来，气浮机在给排水(shui)及污水(shui)处(chu)(chu)理中得(de)到了越(yue)来越(yue)广(guang)泛的(de)应(ying)用(yong)。三、规格型号
气浮机的处理能力可为2～300m3/h，也可以按用户要求进行设计。
四、主要技术参数
气浮设备(bei)处理能(neng)力可(ke)分(fen)为：3、 5、10、20、30、40、50、60、80、100、150、200、250、300m3/h等(deng)规格，也可(ke)按用户要求(qiu)设计(ji)。型号 处理量 功率表（kW） 规格尺寸（m） 管口表（DN）(mm) (m3/h) 溶气泵 加气机 撇渣机 L W H 进水口（a） 出水口（a） 排泥口（a） LRQF003 ～3 1.1 0.55 0.2 3.6 2.0 2.1 80 80 100 LRQF005 ～5 1.1 0.55 0.2 3.6 2.2 2.1 80 80 100 LRQF010 ～10 1.5 0.55 0.2 4.6 2.4 2.4 100 100 100 LRQF020 ～20 3.0 0.75 0.2 5.5 3.0 2.4 125 125 150 LRQF030 ～30 5.5 0.75 0.2 6.8 3.2 2.4 150 150 150 LRQF040 ～40 5.5 0.75 0.2 7.8 3.4 2.4 200 200 150 LRQF050 ～50 7.5 1.50 0.2 7.8 3.8 2.6 200 200 150 LRQF060 ～60 7.5 1.50 0.2 8.8 4.0 2.6 250 250 150 LRQF070 ～70 11.0 1.50 0.2 9.5 4.0 2.6 250 250 150 LRQF080 ～80 11.0 2.20 0.2 10.8 4.0 2.6 250 250 150 LRQF100 ～100 15.0 2.20 0.2 12.0 4.0 2.6 300 300 200 LRQF150 ～150 18.5 3.00 0.2×2 10.8 6.6 2.6 250×2 250×2 200×2 LRQF200 ～200 22.0 4.00 0.2×2 12.0 6.6 2.6 300×2 300×2 200×2
五、工作原理
经加药反应后的污水进入气浮机的混合区，与释放后的溶气水混合接触，使絮体粘附在细微气泡上，然后进入气浮区，絮凝体在气浮力的作用浮向水面形成浮渣，下层的清水经集水器流至清水池后，一部分回流作溶气水使用，剩余清水通过溢流口流出。气浮池水面上的浮渣聚集到一定厚度以后，由刮沫机刮入气浮机污泥池后排出。

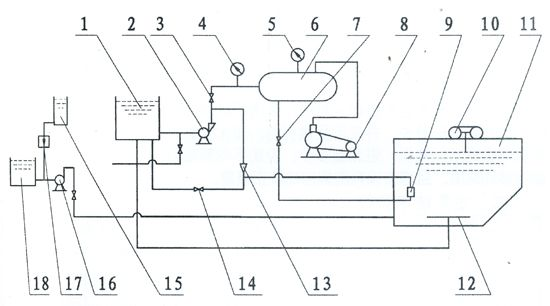

1、清水池 2、清水泵 3、控制阀 4、压力表
5、压力表 6、溶气罐 7、控制阀 8、空压机
9、释放器 10、刮沫机 11、气浮池 12、集水器
13、射流器 14、阀门 l5、投药罐 16、污水泵
17、流(liu)量计 18、污水池
